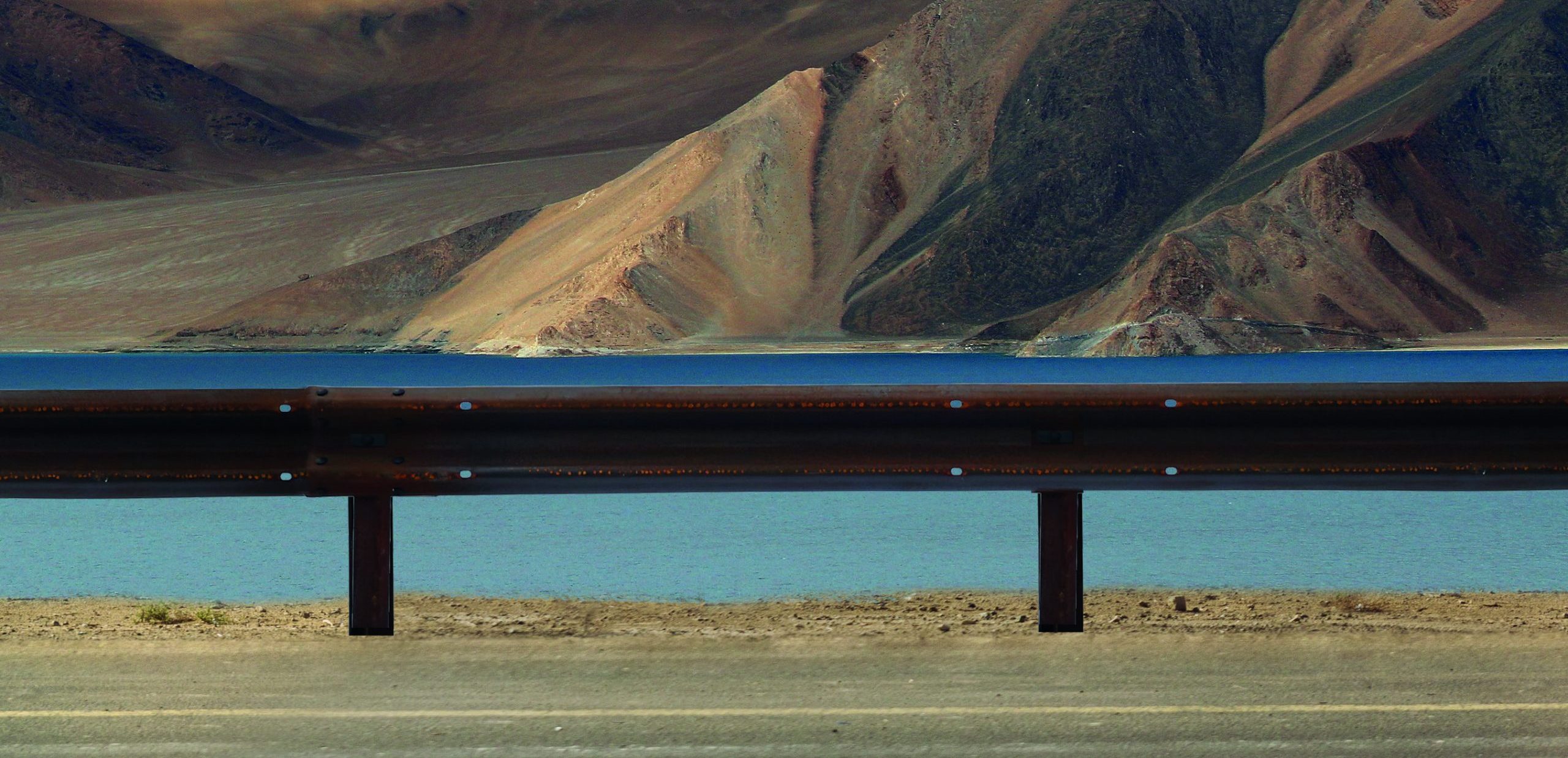

Adamello H1 BL 2
BARRIERA DI SICUREZZA IN ACCIAIO
Montanti verticali in acciaio “CORTEN®” S355J0WP o acciaio Zincato S355JR, sezione
a “C” di dimensioni 120x80x25 mm, spessore 4mm e lunghezza 1450 mm; infissi nel
terreno per una profondità di 775 mm e posti ad interasse di 2000 mm.
Ai montanti è fissata una lamina orizzontale doppia onda in acciaio “CORTEN®”
S355J0WP o acciaio Zincato S355JR, di dimensioni 4318×310 mm, spessore 2,5 mm.
La barriera può essere riqualificata applicando uno specifico “kit” di rivestimento in
legno (massello o lamellare) con conseguente ridefinizione del dispositivo in barriera
di pari classe certificata.
L’unione tra le componenti in acciaio è garantita da bulloni testa tonda ad alta resistenza
Cl. 8.8 M16x40 (Lamina – Montante, con l’integrazione di una piastrina copriasola), e
M16x30 (Lamina – Lamina); dadi e rondelle.
- Modello
- H1 BL 2
- Crash test
- TB 42
- Livello di contenimento
- H1
- Interasse
- 2 m
- Lunghezza minima di installazione
- 48 m
- Larghezza operativa
- W4 (1,2 m)
- Deflessione dinamica
- 1,1 m
- Intrusione veicolo
- VI6 (1,9m)
- Modello
- H1 BL 2
- Crash test
- TB 11
- Livello di contenimento
- H1
- Interasse
- 2 m
- Lunghezza minima di installazione
- 48 m
- Larghezza operativa
- W3 (0,9 m)
- Deflessione dinamica
- 0,8 m
- Severità dell'urto
- ASI A (0,9)
| Modello | Crash test | Livello di contenimento | Interasse | Lunghezza minima di installazione | Larghezza operativa | Deflessione dinamica | Intrusione veicolo | Severità dell'urto |
|---|---|---|---|---|---|---|---|---|
| H1 BL 2 | TB 42 | H1 | 2 m | 48 m | W4 (1,2 m) | 1,1 m | VI6 (1,9m) | — |
| TB 11 | W3 (0,9 m) | 0,8 m | — | ASI A (0,9) |

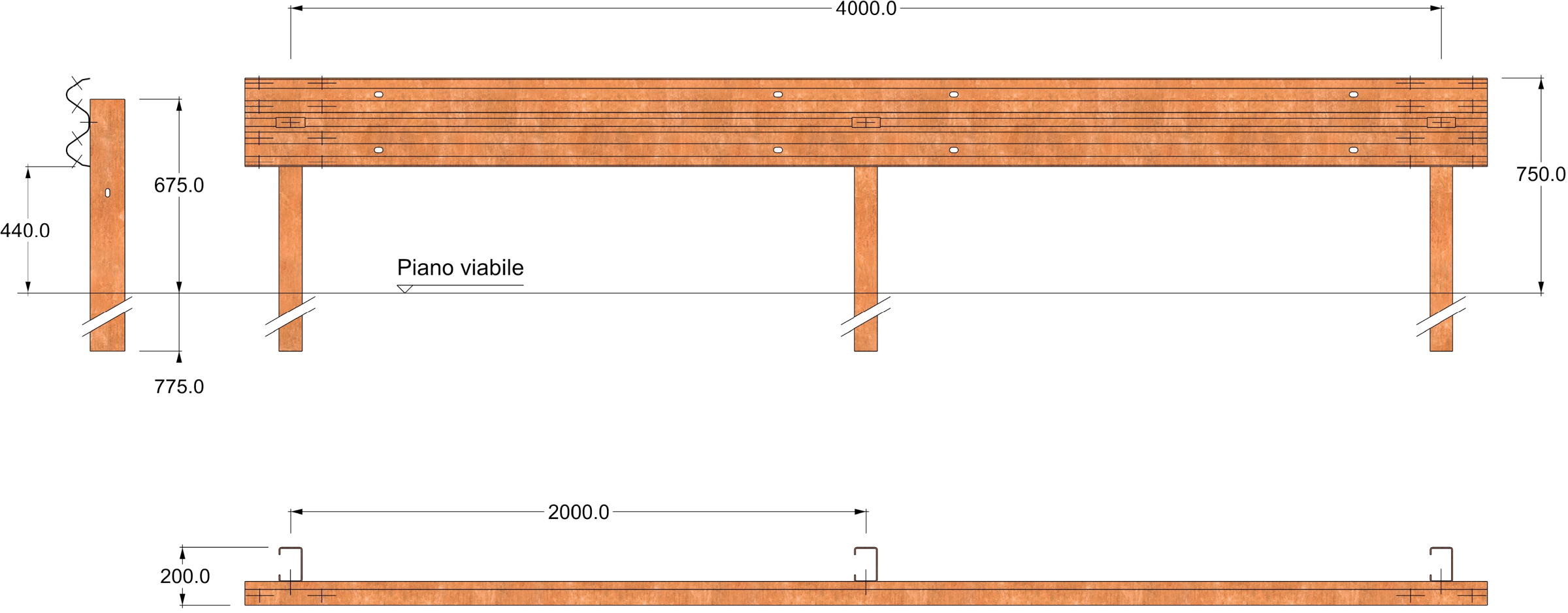

Scorri per esplorare il disegno →
