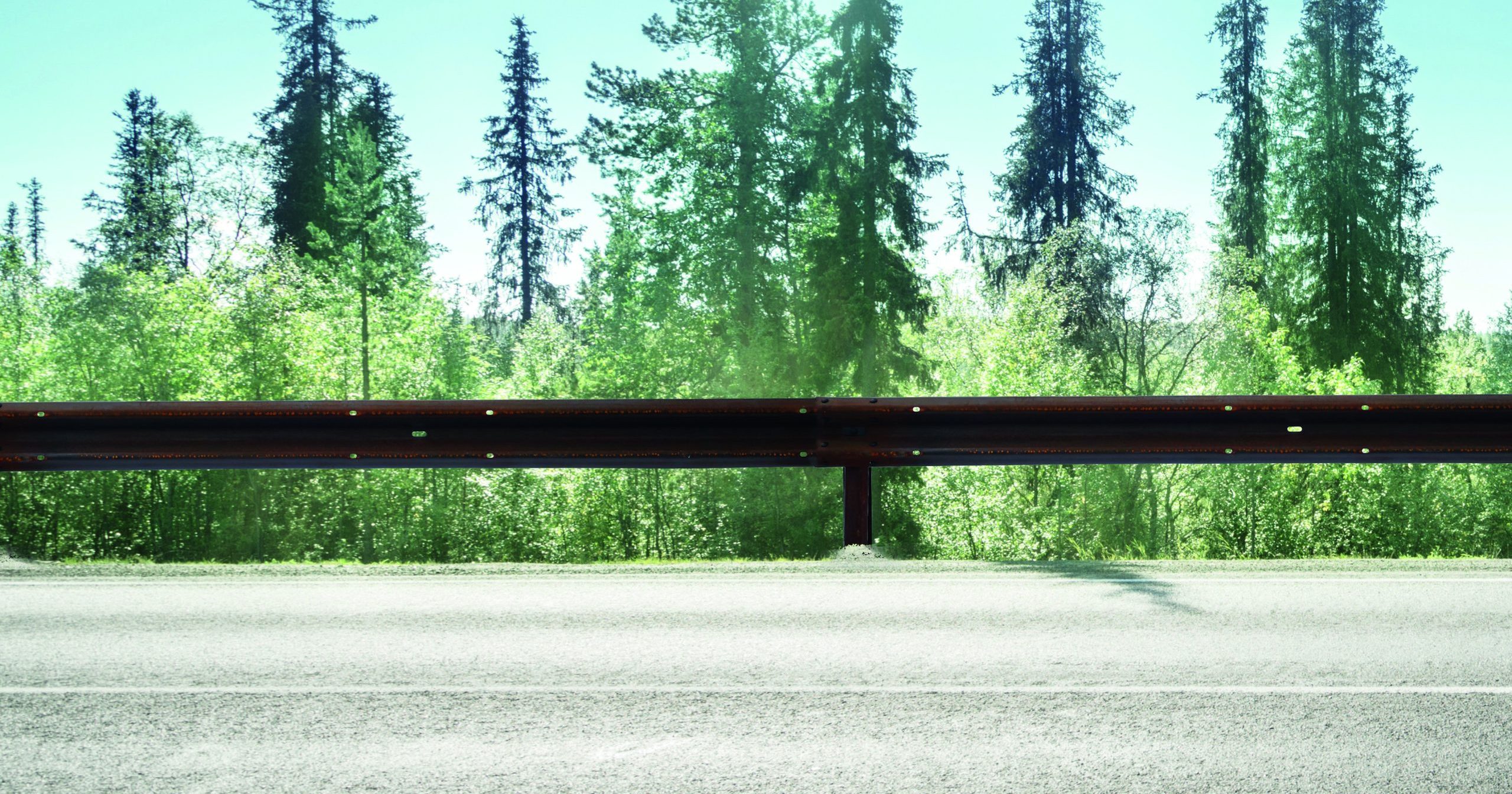

Adamello N2 BL 6
BARRIERA DI SICUREZZA IN ACCIAIO
Montanti verticali in acciaio “CORTEN®” S355J0WP o acciaio Zincato S355JR, sezione
a “C” di dimensioni 120x80x25 mm, spessore 4mm e lunghezza 1450 mm; infissi nel
terreno per una profondità di 775 mm e posti ad interasse di 6000 mm.
Ai montanti è fissata una lamina orizzontale doppia onda in acciaio “CORTEN®”
S355J0WP o acciaio Zincato S355JR, di dimensioni 4318×310 mm, spessore 2,5 mm.
La barriera può essere riqualificata applicando uno specifico “kit” di rivestimento in
legno (massello o lamellare) con conseguente ridefinizione del dispositivo in barriera
di pari classe certificata.
L’unione tra le componenti in acciaio è garantita da bulloni testa tonda ad alta resistenza
Cl. 8.8 M16x40 (Lamina – Montante, con l’integrazione di una piastrina copriasola), e
M16x30 (Lamina – Lamina); dadi e rondelle.
- Modello
- N2 BL 6
- Crash test
- TB 32
- Livello di contenimento
- N2
- Interasse
- 6 m
- Lunghezza minima di installazione
- 48 m
- Larghezza operativa
- W5 (1,7 m)
- Deflessione dinamica
- 1,6 m
- Modello
- N2 BL 6
- Crash test
- TB 11
- Livello di contenimento
- N2
- Interasse
- 4 m
- Lunghezza minima di installazione
- 48 m
- Larghezza operativa
- W3 (0,9 m)
- Deflessione dinamica
- 0,8 m
- Severità dell'urto
- ASI A (1,0)
| Modello | Crash test | Livello di contenimento | Interasse | Lunghezza minima di installazione | Larghezza operativa | Deflessione dinamica | Severità dell'urto |
|---|---|---|---|---|---|---|---|
| N2 BL 6 | TB 32 | N2 | 6 m | 48 m | W5 (1,7 m) | 1,6 m | — |
| TB 11 | 4 m | W3 (0,9 m) | 0,8 m | ASI A (1,0) |

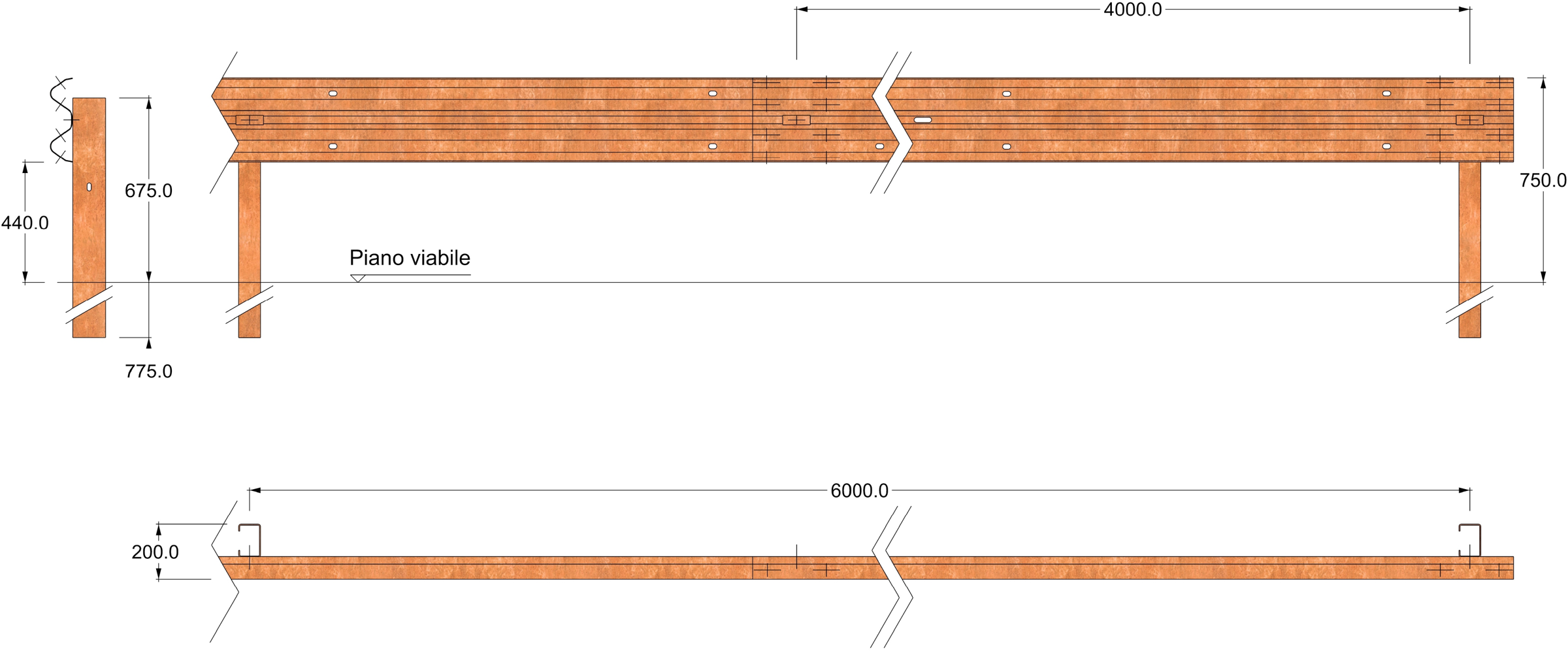

Scorri per esplorare il disegno →
