Adige N2 BP 4

BARRIERA DI SICUREZZA IN LEGNO-ACCIAIO

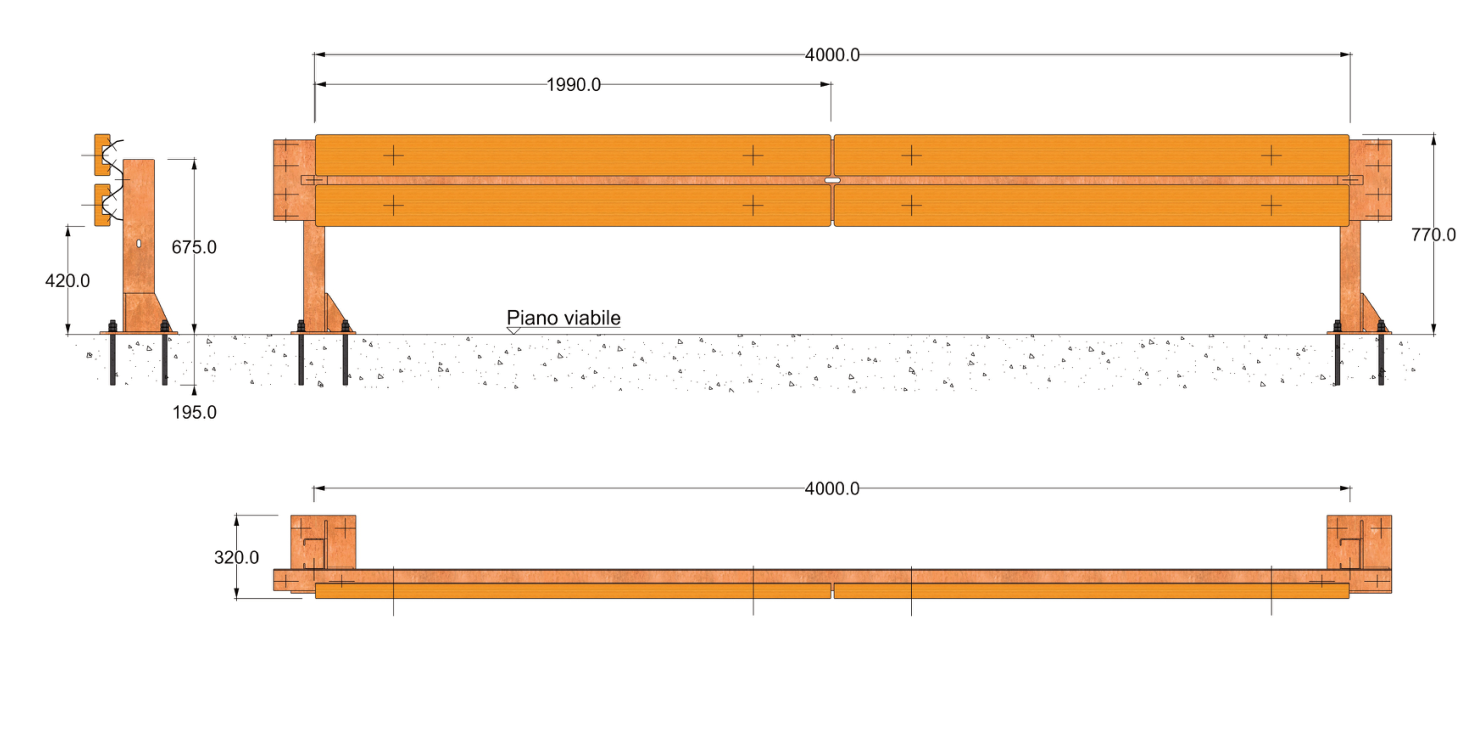

Montanti verticali in acciaio “CORTEN®” S355J0WP o acciaio Zincato S355JR, sezione
a “C” di dimensioni 120x80x25 mm, spessore 4 mm e lunghezza 675 mm, con piastra e
fazzoletti di rinforzo saldati alla base.
I montanti sono posti ad interasse di 4000 mm ed ancorati al supporto con barre
filettate Ø 18x250mm e resina bicomponente.
Ai montanti è fissata una lamina orizzontale doppia onda in acciaio “CORTEN®”
S355J0WP o acciaio Zincato S355JR di dimensioni 4318×310 mm, spessore 2,5 mm.
La fascia orizzontale si completa con il rivestimento in legno della lamina composto
da travi 160×60 mm e lunghezza 1990 mm opportunamente sagomati e impregnate
in linea.
La barriera può essere riqualificata rimuovendo il “kit” di rivestimento in legno con
conseguente ridefinizione del dispositivo in barriera di pari classe certificata.
L’unione tra le componenti in acciaio è garantita da bulloni testa tonda ad alta resistenza
Cl. 8.8 M16x40 (Lamina – Montante, con l’integrazione di una piastrina copriasola),
e M16x30 (Lamina – Lamina); dadi e rondelle. Il fissaggio delle travi alla lamina è
realizzato con bulloni a testa tonda Cl. 4.8 M16x60; dadi e rondelle.

Woodled — barriera con sistema di illuminazione a LED G-Light integrato nella parte inferiore della struttura.
