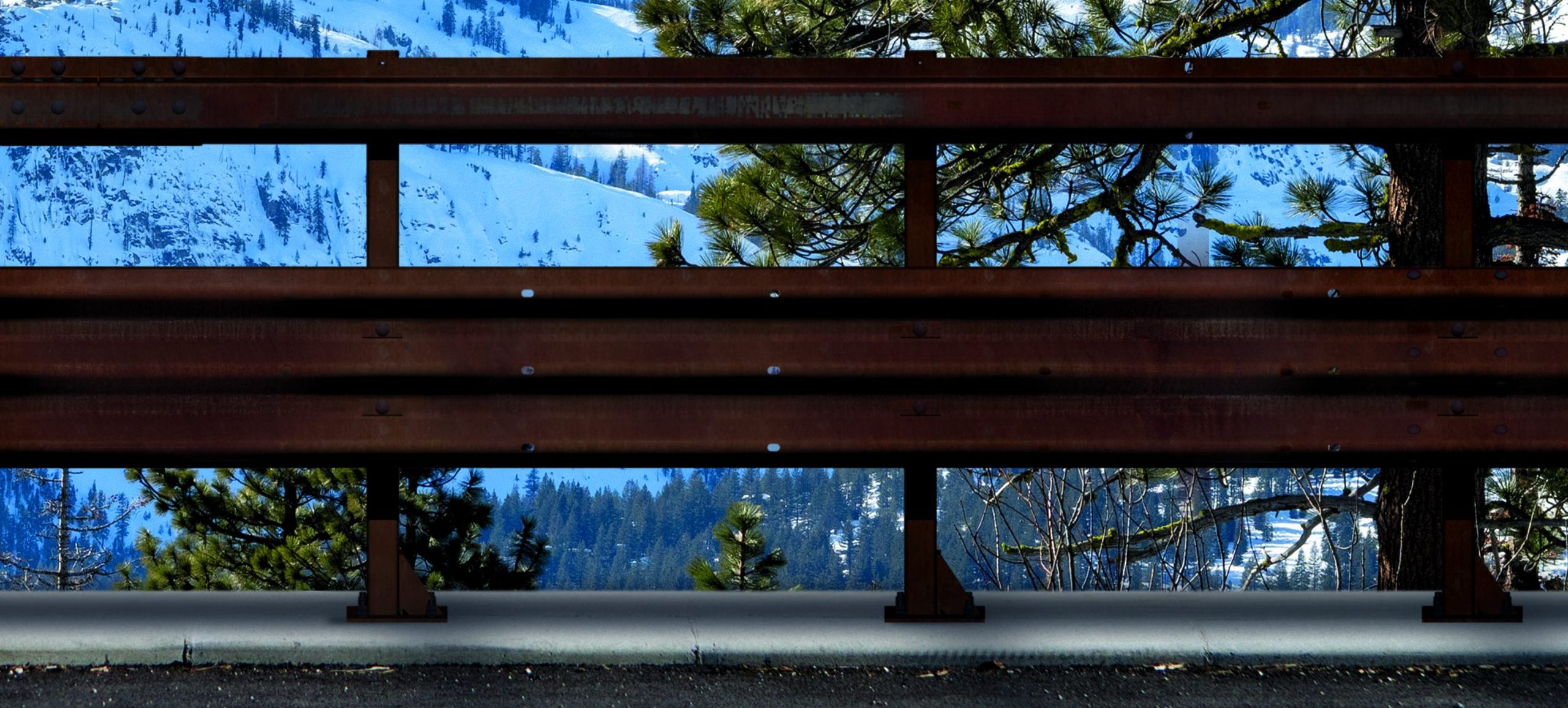

Bernina H4b BP 1,33

BARRIERA DI SICUREZZA IN ACCIAIO

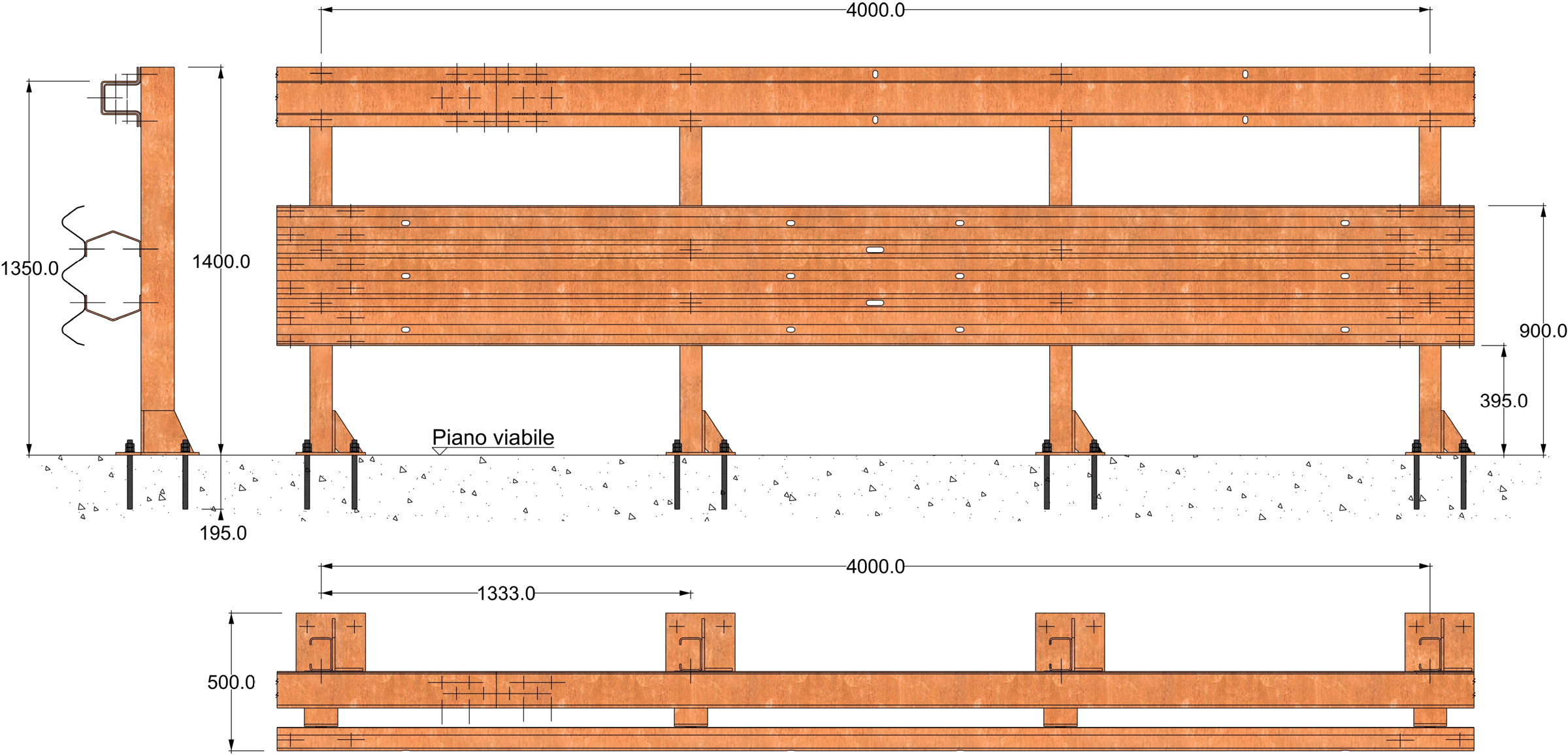

Montanti verticali in acciaio “CORTEN®” S355J0WP o acciaio Zincato S355JR, sezione
a “C” di dimensioni 120x80x25 mm, spessore 5 mm e lunghezza 1410 mm con piastra e
fazzoletti di rinforzo saldati alla base. I montanti sono posti ad interasse di 1333 mm ed
ancorati al supporto con barre filettate
Ø 24×300 mm e resina bicomponente.
Ai montanti è fissata una coppia di distanziatori, elementi in acciaio “CORTEN®”
S355J0WP, o acciaio Zincato S355JR appositamente sagomati di dimensioni
200x120x92 mm, spessore 5 mm, ai quali vengono fissate le lamine orizzontali tripla
onda in acciaio “CORTEN®” S355J0WP o acciaio Zincato S355JR di dimensioni
4318×502 mm, spessore 2,5 mm.
Sulla sommità dei montanti sono fissati i profili superiori, elementi in acciaio
“CORTEN®” S355J0WP o acciaio Zincato S355JR con profilo a “Omega” di dimensioni
50x134x120x134x45 mm, spessore 5 mm, collegati l’uno all’altro per mezzo di appositi
connettori con profilo a “Omega” di idonee dimensioni e lunghezza 500 mm. L’unione tra
le componenti in acciaio è garantita da bulloni a testa esagonale ad alta resistenza: Cl.
8.8 M16x50 (Distanziatore – Montante – Connessione Profili Superiori); a testa tonda
Cl. 8.8 M16x30 (Lamina – Distanziatore, Lamina – Lamina ed Elemento Superiore –
Montante); dadi, rondelle e apposite piastrine copriasola.
