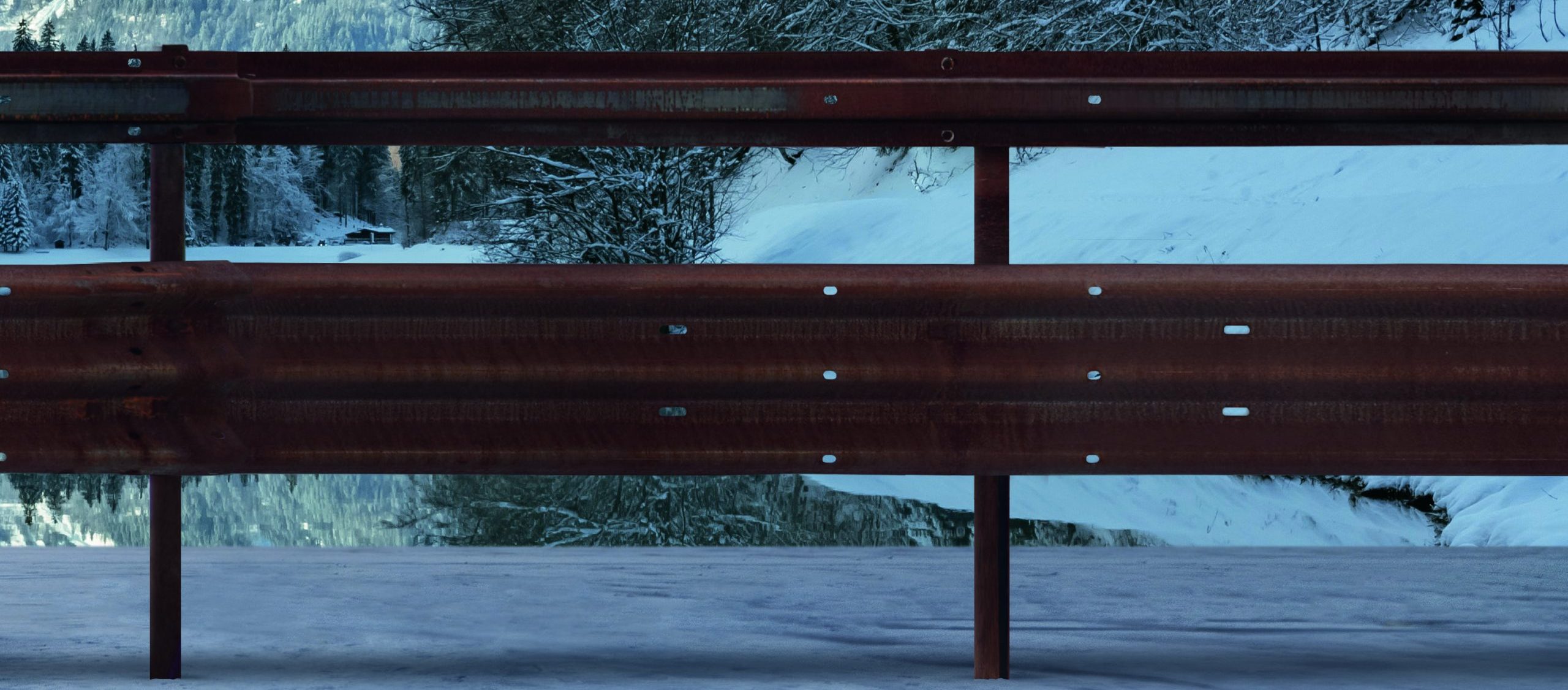

Guglielmo H3 BL 2

BARRIERA DI SICUREZZA IN ACCIAIO

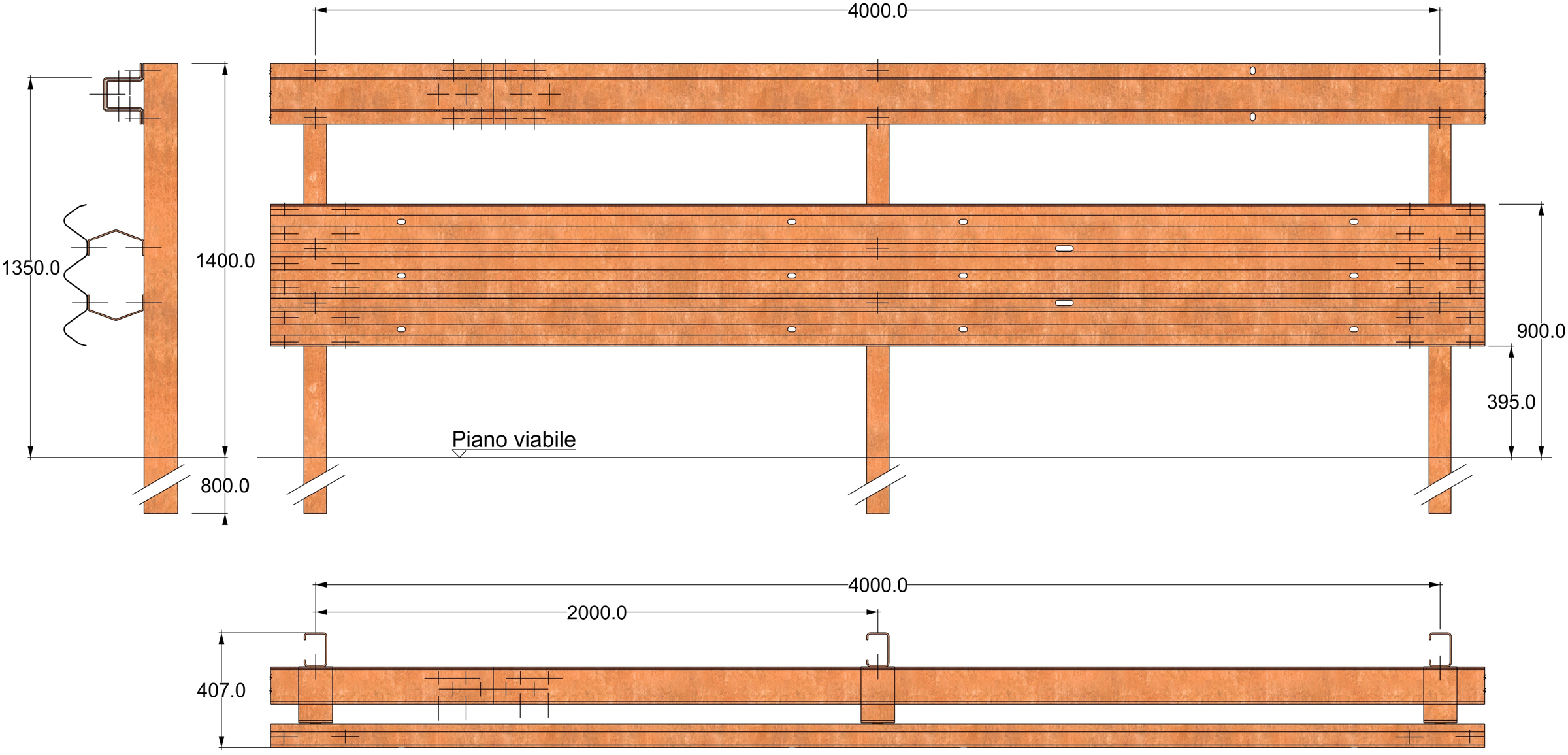

Montanti verticali in acciaio “CORTEN®” S355J0WP o acciaio Zincato S355JR, sezione
a “C” di dimensioni 120x80x25 mm, spessore 5 mm e lunghezza 2200 mm infissi nel
terreno per una profondità di 800 mm e posti ad interasse di 2000 mm All’interno del
montante è inserito un tozzetto di rinforzo a ”U” dimensioni 105×65 mm, spessore 3
mm e lunghezza 300 mm.
Ai montanti è fissata una coppia di distanziatori, elementi in acciaio “CORTEN®”
S355J0WP, o acciaio Zincato S355JR appositamente sagomati di dimensioni
200x120x92 mm, spessore 5 mm, ai quali vengono fissate le lamine orizzontali tripla
onda in acciaio “CORTEN®” S355J0WP o acciaio Zincato S355JR di dimensioni
4318×502 mm, spessore 2,5 mm.
Sulla sommità dei montanti sono fissati i profili superiori, elementi in acciaio
“CORTEN®” S355J0WP o acciaio Zincato S355JR con profilo a “Omega” di dimensioni
50x134x120x134x45 mm, spessore 5 mm, collegati l’uno all’altro per mezzo di appositi
connettori con profilo a “Omega” di idonee dimensioni e lunghezza 500 mm.
L’unione tra le componenti in acciaio è garantita da bulloni a testa esagonale ad alta
resistenza: Cl. 8.8 M16x50 (Distanziatore – Montante – Connessione Profili Superiori);
a testa tonda Cl. 8.8 M16x30 (Lamina – Distanziatore, Lamina – Lamina ed Elemento
Superiore – Montante); dadi, rondelle e apposite piastrine copriasola.
