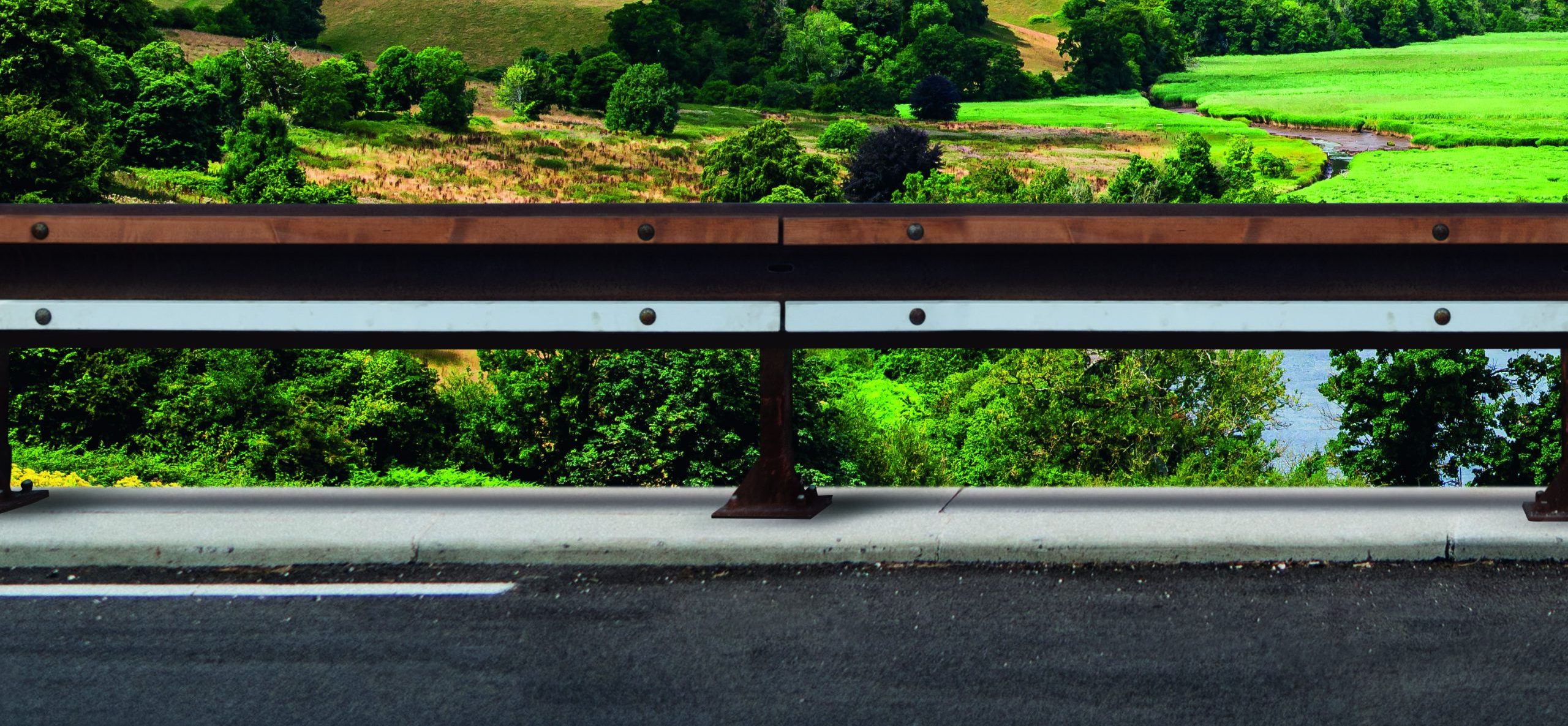

Marecchia H1 BP 2

BARRIERA DI SICUREZZA IN LEGNO-ACCIAIO

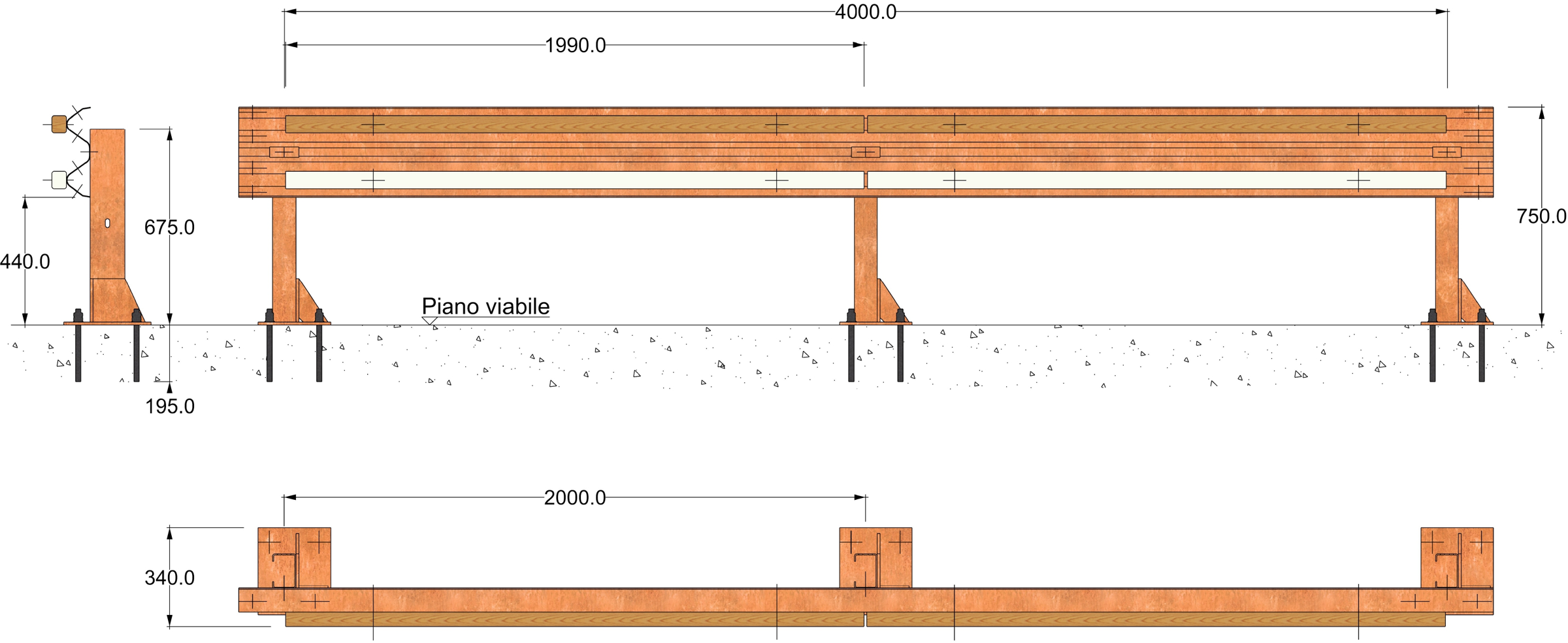

Montanti verticali in acciaio “CORTEN®” S355J0WP o acciaio Zincato S355JR, sezione
a “C” di dimensioni 120x80x25 mm, spessore 4 mm e lunghezza 675 mm, con piastra e
fazzoletti di rinforzo saldati alla base.
I montanti sono posti ad interasse di 4000 mm ed ancorati al supporto con barre
filettate Ø 18x250mm e resina bicomponente.
Ai montanti è fissata una lamina orizzontale doppia onda in acciaio “CORTEN®”
S355J0WP o acciaio Zincato S355JR di dimensioni 4318×310 mm, spessore 2,5 mm.
La fascia orizzontale si completa con listelli in legno massello 60×50 mm e lunghezza
1990 mm a parziale copertura della lamina opportunamente sagomati e impregnati in
linea. La fascia inferiore è verniciata con apposita vernice bianca e rifrangente.
La barriera può essere riqualificata rimuovendo il “kit” di rivestimento in legno con
conseguente ridefinizione del dispositivo in barriera di pari classe certificata.
L’unione tra le componenti in acciaio è garantita da bulloni testa tonda ad alta resistenza
Cl. 8.8 M16x40 (Lamina – Montante, con l’integrazione di una piastrina copriasola),
e M16x30 (Lamina – Lamina); dadi e rondelle. Il fissaggio dei listelli alla lamina è
realizzato con bulloni a testa tonda Cl. 4.8 M16x60; dadi e rondelle.
