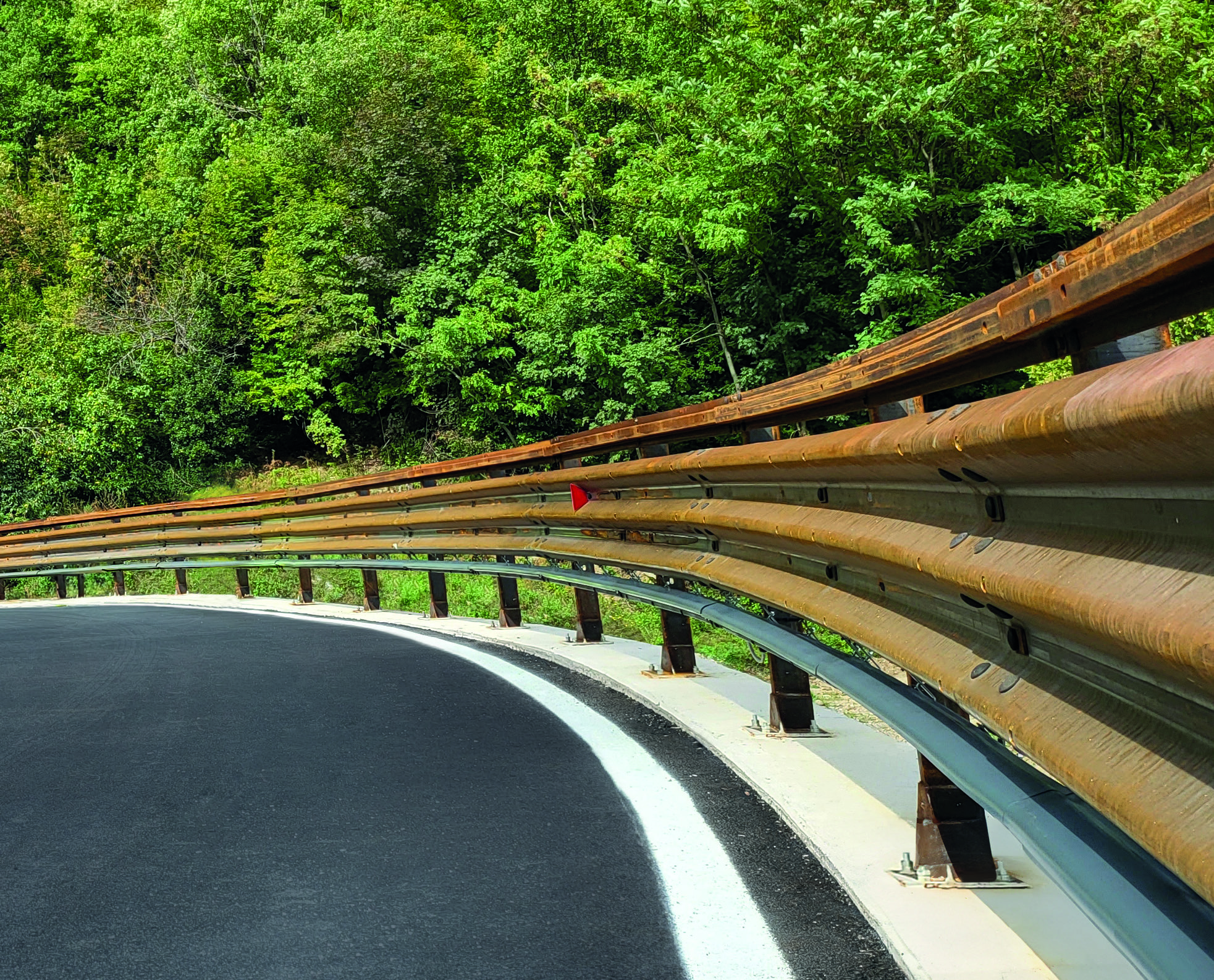

Marmolada H2 BP 2

BARRIERA DI SICUREZZA IN ACCIAIO

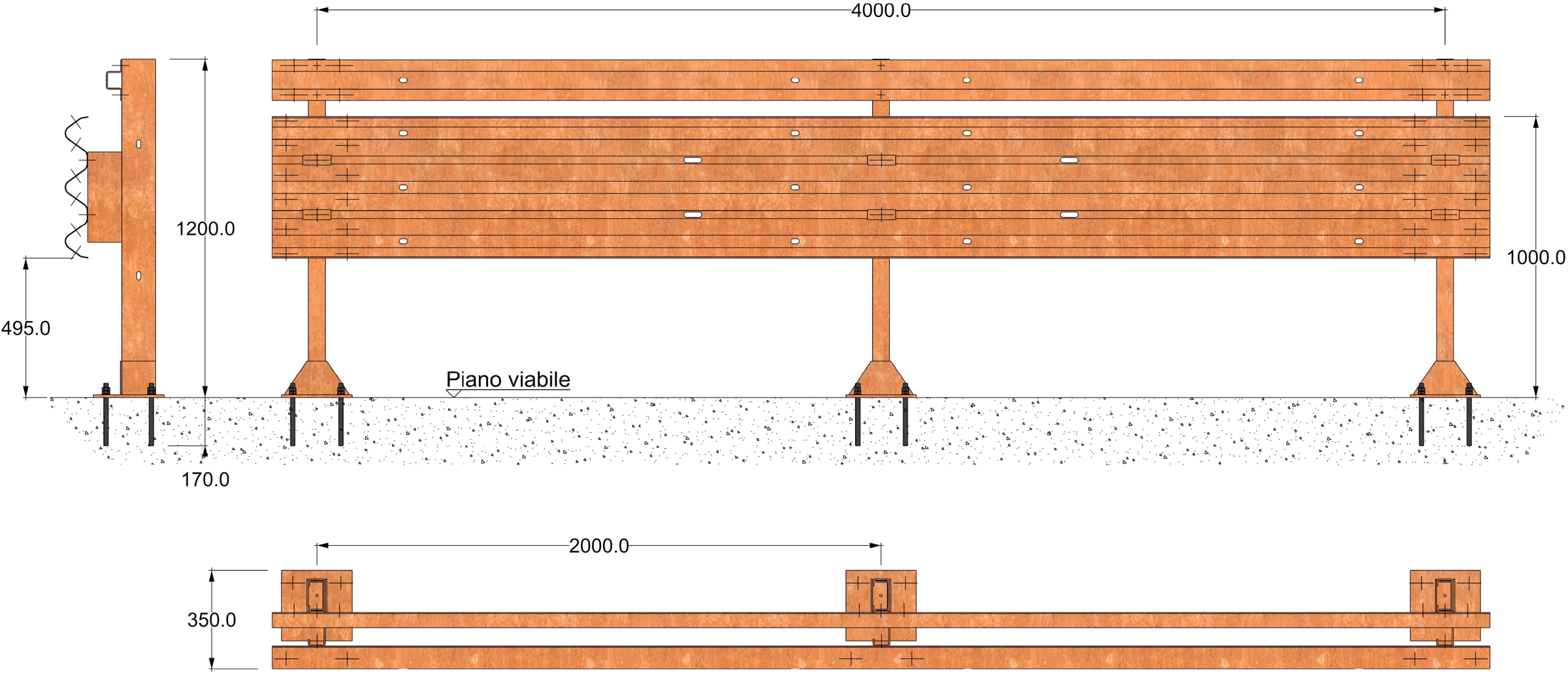

Montanti verticali in acciaio “CORTEN®” S355J0WP o acciaio Zincato S355JR, sezione
a “C” di dimensioni 120x60x25 mm, spessore 5 mm e lunghezza 1200 mm con piastra
e fazzoletti di rinforzo saldati alla base; all’interno della “C” viene posto in opera un
tozzetto di rinforzo di dimensioni 105×45 mm, spessore 4 mm e lunghezza 250 mm. I
montanti sono posti ad interasse di 2000 mm ed ancorati al supporto con barre filettate
Ø 16×220 mm e resina bicomponente.
Ai montanti sono fissati i distanziatori, elementi in acciaio “CORTEN®” S355J0WP
o acciaio Zincato S355JR, sezione a “C” di dimensioni 120x60x25 mm, spessore 5
mm, ai quali vengono fissate le lamine orizzontali, tripla onda in acciaio “CORTEN®”
S355J0WP o acciaio Zincato S355JR di dimensioni 4318×502 mm, spessore 2,5 mm.
Sulla sommità dei montanti è fissata una lamina con profilo ad omega di dimensioni
145×52(54) mm, spessore 4 mm lunghezza 4318mm.
La barriera può essere riqualificata applicando uno specifico “kit” di rivestimento in
legno (massello o lamellare) con conseguente ridefinizione del dispositivo in barriera
di pari classe certificata.
L’unione tra le componenti in acciaio è garantita da bulloni testa tonda e testa esagonale
ad alta resistenza: Cl. 8.8 M10x30 (Distanziatore – Montante); Cl. 8.8 M16x40 (Lamina
– Distanziatore; Lamina “omega” superiore – Montante) con l’integrazione di una
piastrina copriasola, e M16x30 (Lamina – Lamina; Lamina “omega” superiore – Lamina
“omega” superiore); dadi e rondelle.
