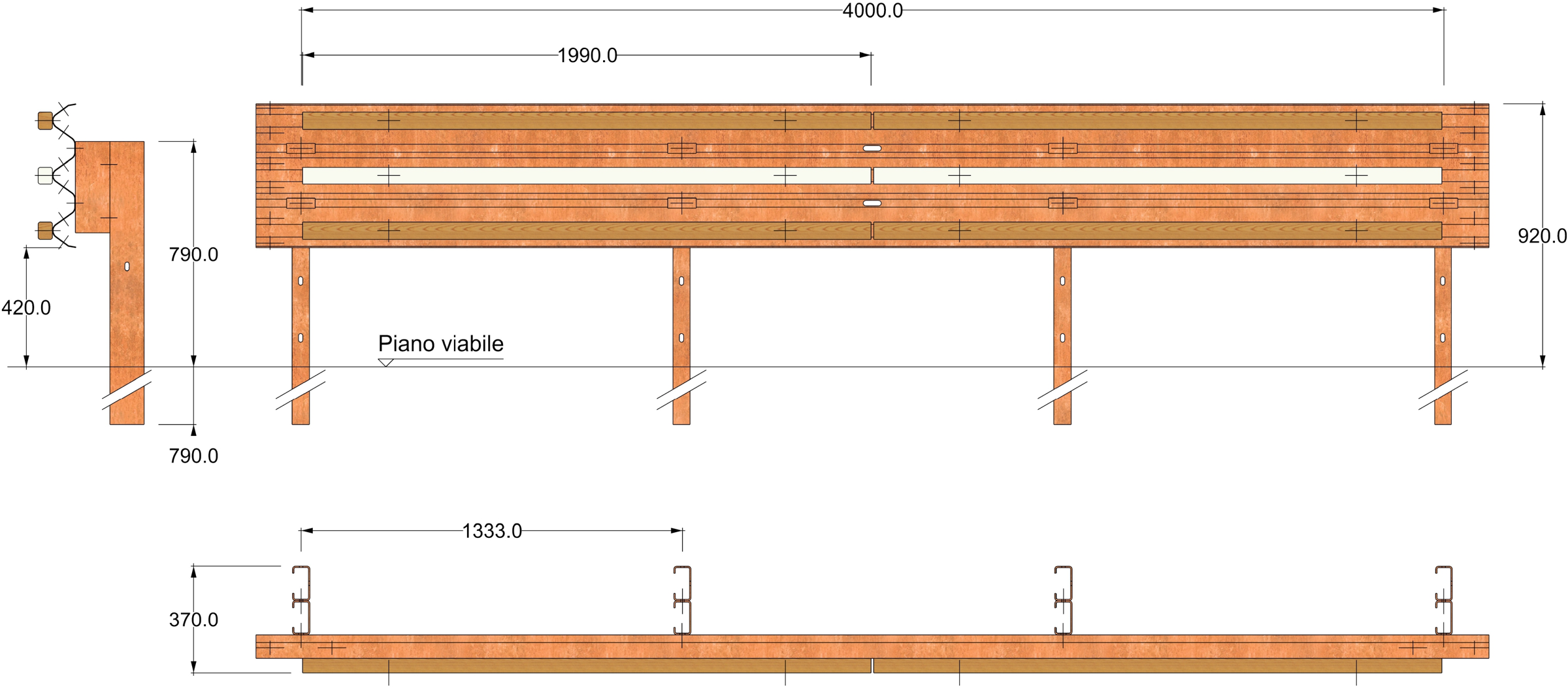

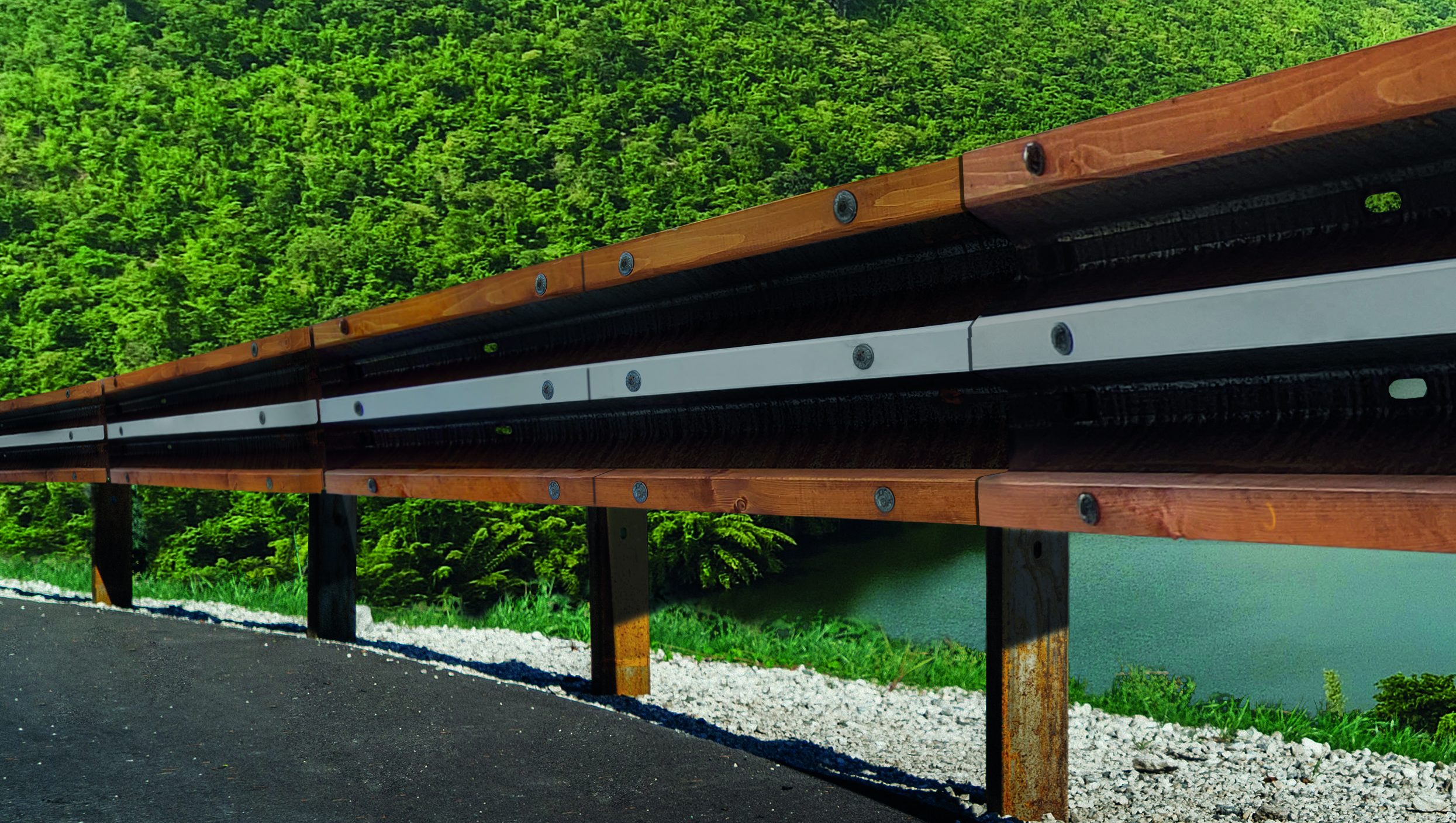

Montefeltro H2 BL 1,33

BARRIERA DI SICUREZZA IN LEGNO-ACCIAIO
Montanti verticali in acciaio “CORTEN®” S355J0WP o acciaio Zincato S355JR, sezione
a “C” di dimensioni 120x60x25 mm, spessore 5 mm e lunghezza 1580 mm; infissi nel
terreno per una profondità di 791 mm e posti ad interasse di 1330 mm.
Ai montanti sono fissati i distanziatori, elementi in acciaio “CORTEN®” S355J0WP
o acciaio Zincato S355JR, sezione a “C” di dimensioni 120x60x25 mm, spessore 5
mm, ai quali vengono fissate le lamine orizzontali, tripla onda in acciaio “CORTEN®”
S355J0WP o acciaio Zincato S355JR di dimensioni 4318×502 mm, spessore 2,5 mm.
La fascia orizzontale si completa con listelli in legno massello 60×50 mm e lunghezza
1990 mm a parziale copertura della lamina opportunamente sagomati e impregnati in
linea. La fascia centrale è verniciata con apposita vernice bianca e rifrangente.
La barriera può essere riqualificata rimuovendo il “kit” di rivestimento in legno con
conseguente ridefinizione del dispositivo in barriera di pari classe certificata.
L’unione tra le componenti in acciaio è garantita da bulloni testa tonda e testa esagonale
ad alta resistenza: Cl. 6.8 M10x30 (Distanziatore – Montante); Cl. 8.8 M16x40 (Lamina
– Distanziatore, con l’integrazione di una piastrina copriasola), e M16x30 (Lamina–
Lamina); dadi e rondelle. Il fissaggio dei listelli alla lamina è assicurato con bulloni a
testa tonda Cl. 4.8 M16x60; dadi e rondelle.
