Oglio H2 ST 2

BARRIERA DI SICUREZZA IN LEGNO-ACCIAIO

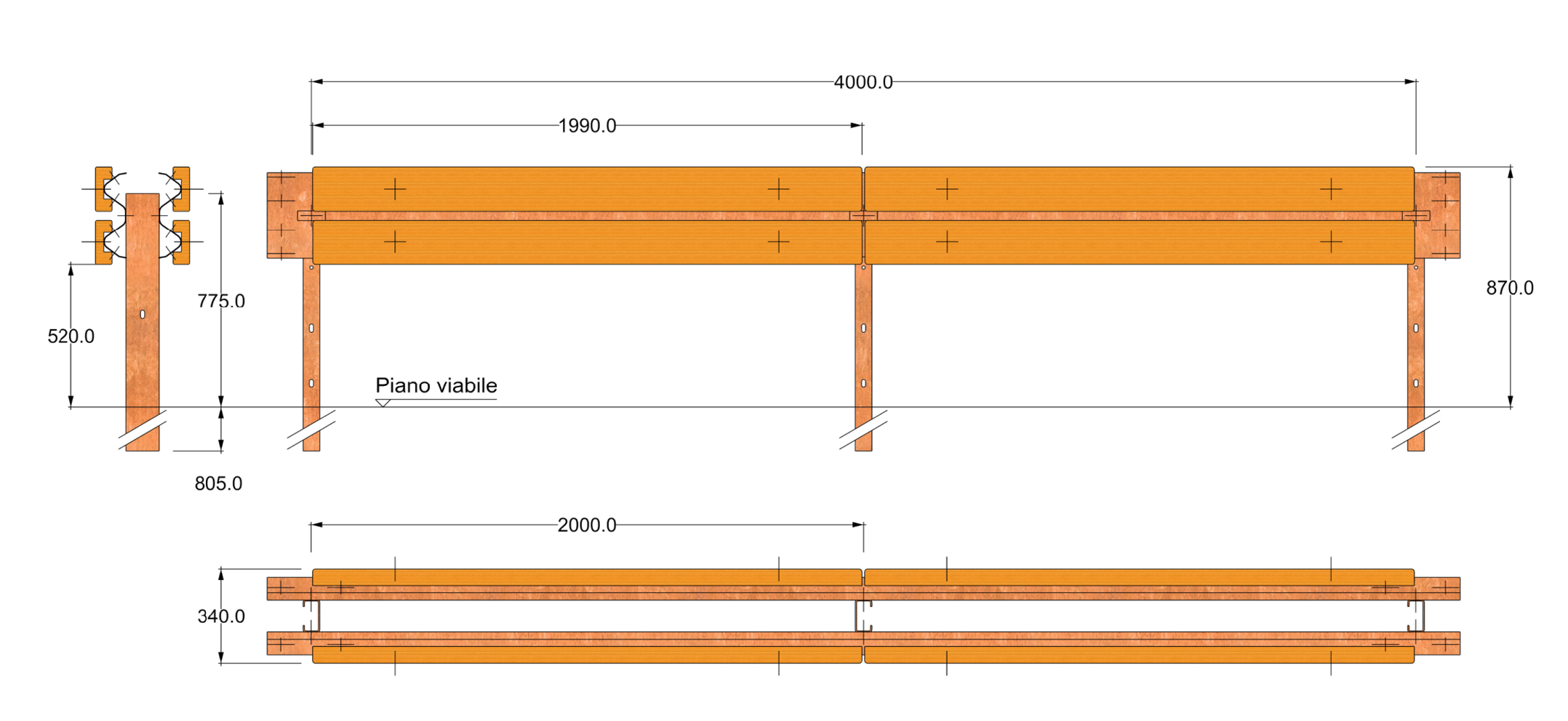

Montanti verticali in acciaio “CORTEN®” S355J0WP o acciaio Zincato S355JR,
sezione a “C” di dimensioni 120x60x25 mm, spessore 5 mm e lunghezza 1580 mm;
infissi nel terreno per una profondità di 805 mm e posti ad interasse di 2000 mm,
ponendo particolare attenzione al verso di infissione (con il lato da 60 mm posto
longitudinalmente rispetto alla carreggiata) che sarà alternato rispetto al senso di
marcia (consultare il lay-out di installazione).
Ai montanti (sui due lati da 60 mm) è fissata una coppia di lamine a doppia onda in
acciaio “CORTEN®” S355J0WP o acciaio Zincato S355JR di dimensioni 4318×310 mm,
spessore 2,5 mm.
Le fasce orizzontali si completano con il rivestimento in legno della lamina composto
da una serie di travi 160×60 mm e lunghezza 1990 mm opportunamente sagomate e
impregnate in linea.
La barriera può essere riqualificata rimuovendo il “kit” di rivestimento in legno con
conseguente ridefinizione del dispositivo in barriera di pari classe certificata.
L’unione tra le componenti in acciaio è garantita da bulloni ad alta resistenza Cl. 8.8
M10x30 (Lamina – Montante, con l’integrazione di una piastrina copriasola), e M16x30
(Lamina – Lamina); dadi e rondelle. Il fissaggio delle travi alla lamina è realizzato con
bulloni a testa tonda Cl. 4.8 M16x60; dadi e rondelle.
