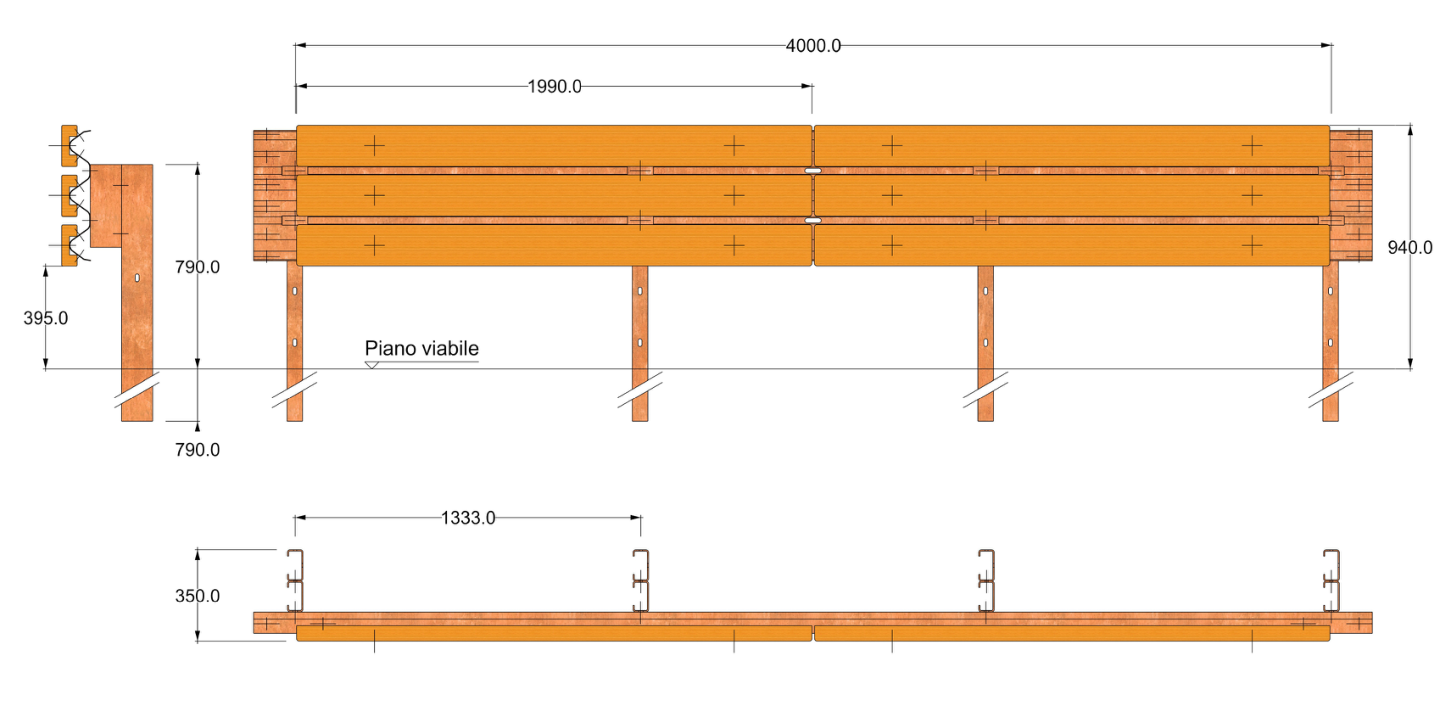

Piave H2 BL 1,33

BARRIERA DI SICUREZZA IN LEGNO-ACCIAIO
Montanti verticali in acciaio “CORTEN®” S355J0WP o acciaio Zincato S355JR, sezione
a “C” di dimensioni 120x60x25 mm, spessore 5 mm e lunghezza 1580 mm; infissi nel
terreno per una profondità di 791 mm e posti ad interasse di 1330 mm.
Ai montanti sono fissati i distanziatori, elementi in acciaio “CORTEN®” S355J0WP o
acciaio Zincato S355JR, sezione a “C” di dimensioni 120x60x25 mm, spessore 5 mm, ai
quali vengono fissate le lamine orizzontali, tripla onda in acciaio “CORTEN®” S355J0WP
o acciaio Zincato S355JR di dimensioni 4318×502 mm, spessore 2,5 mm.
La fascia orizzontale si completa con il rivestimento in legno della lamina composto da
travi 160×60 mm e lunghezza 1990 mm opportunamente sagomate e impregnate in
linea.
La barriera può essere riqualificata rimuovendo il “kit” di rivestimento in legno con
conseguente ridefinizione del dispositivo in barriera di pari classe certificata.
L’unione tra le componenti in acciaio è garantita da bulloni testa tonda e testa esagonale
ad alta resistenza: Cl. 6.8 M10x30 (Distanziatore – Montante); Cl. 8.8 M16x40 (Lamina
– Distanziatore, con l’integrazione di una piastrina copriasola), e M16x30 (Lamina–
Lamina); dadi e rondelle. Il fissaggio delle travi alla lamina è assicurato con bulloni a
testa tonda Cl. 4.8 M16x60; dadi e rondelle.

Woodled — barriera con sistema di illuminazione a LED G-Light integrato nella parte inferiore della struttura.
