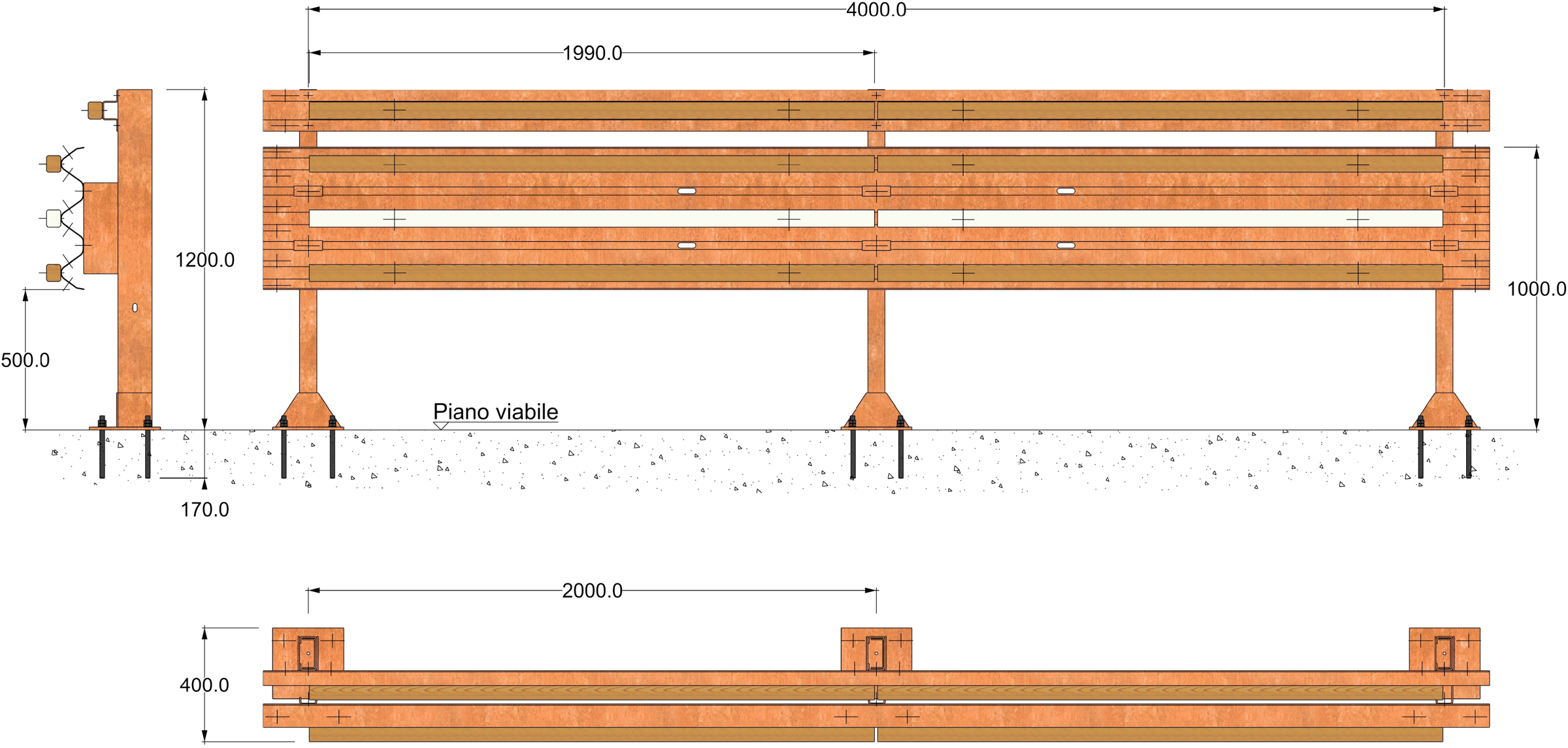

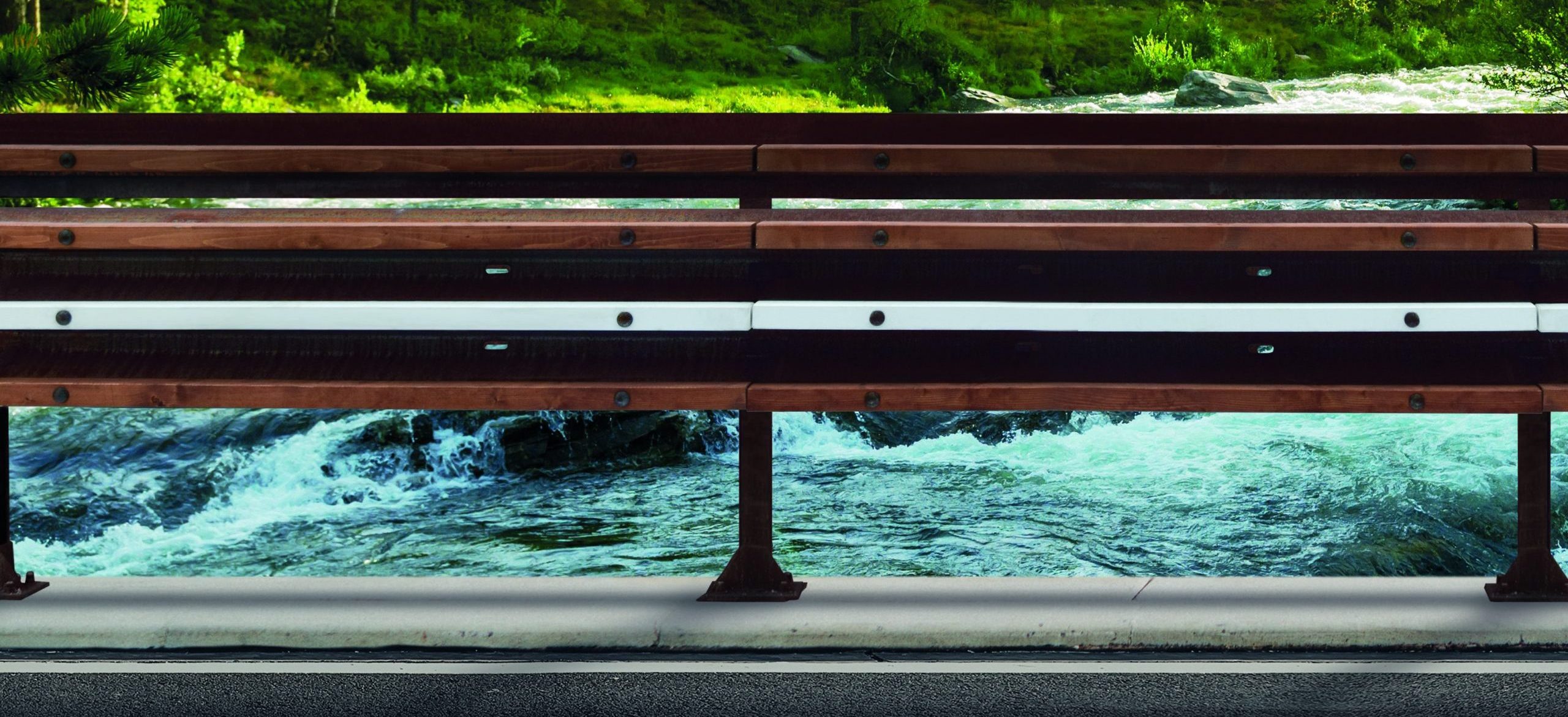

Secchiano H2 BP 2

BARRIERA DI SICUREZZA IN LEGNO-ACCIAIO
Montanti verticali in acciaio “CORTEN®” S355J0WP o acciaio Zincato S355JR, sezione
a “C” di dimensioni 120x60x25 mm, spessore 5 mm e lunghezza 1200 mm con piastra
e fazzoletti di rinforzo saldati alla base; all’interno della “C” viene posto in opera un
tozzetto di rinforzo di dimensioni 105×45 mm, spessore 4 mm e lunghezza 250 mm. I
montanti sono posti ad interasse di 2000 mm ed ancorati al supporto con barre filettate
Ø 16×220 mm e resina bicomponente.
Ai montanti sono fissati i distanziatori, elementi in acciaio “CORTEN®” S355J0WP
o acciaio Zincato S355JR, sezione a “C” di dimensioni 120x60x25 mm, spessore 5
mm, ai quali vengono fissate le lamine orizzontali, tripla onda in acciaio “CORTEN®”
S355J0WP o acciaio Zincato S355JR di dimensioni 4318×502 mm, spessore 2,5 mm.
Sulla sommità dei montanti è fissata una lamina con profilo ad omega di dimensioni
145×52(54) mm, spessore 4 mm lunghezza 4318mm.
Le fasce orizzontali si completano con listelli in legno massello 60×50 mm e lunghezza
1990 mm a parziale copertura delle lamine opportunamente sagomati e impregnati in
linea. La fascia centrale del nastro di base è verniciata con apposita vernice bianca e
rifrangente.
La barriera può essere riqualificata rimuovendo il “kit” di rivestimento in legno con
conseguente ridefinizione del dispositivo in barriera di pari classe certificata.
L’unione tra le componenti in acciaio è garantita da bulloni testa tonda e testa esagonale
ad alta resistenza: Cl. 8.8 M10x30 (Distanziatore – Montante); Cl. 8.8 M16x40 (Lamina
– Distanziatore; Lamina “omega” superiore – Montante) con l’integrazione di una
piastrina copriasola, e M16x30 (Lamina – Lamina; Lamina “omega” superiore – Lamina
“omega” superiore); dadi e rondelle. Il fissaggio dei listelli alle lamine è assicurato con
bulloni a testa tonda Cl. 4.8 M16x60; dadi e rondelle.
