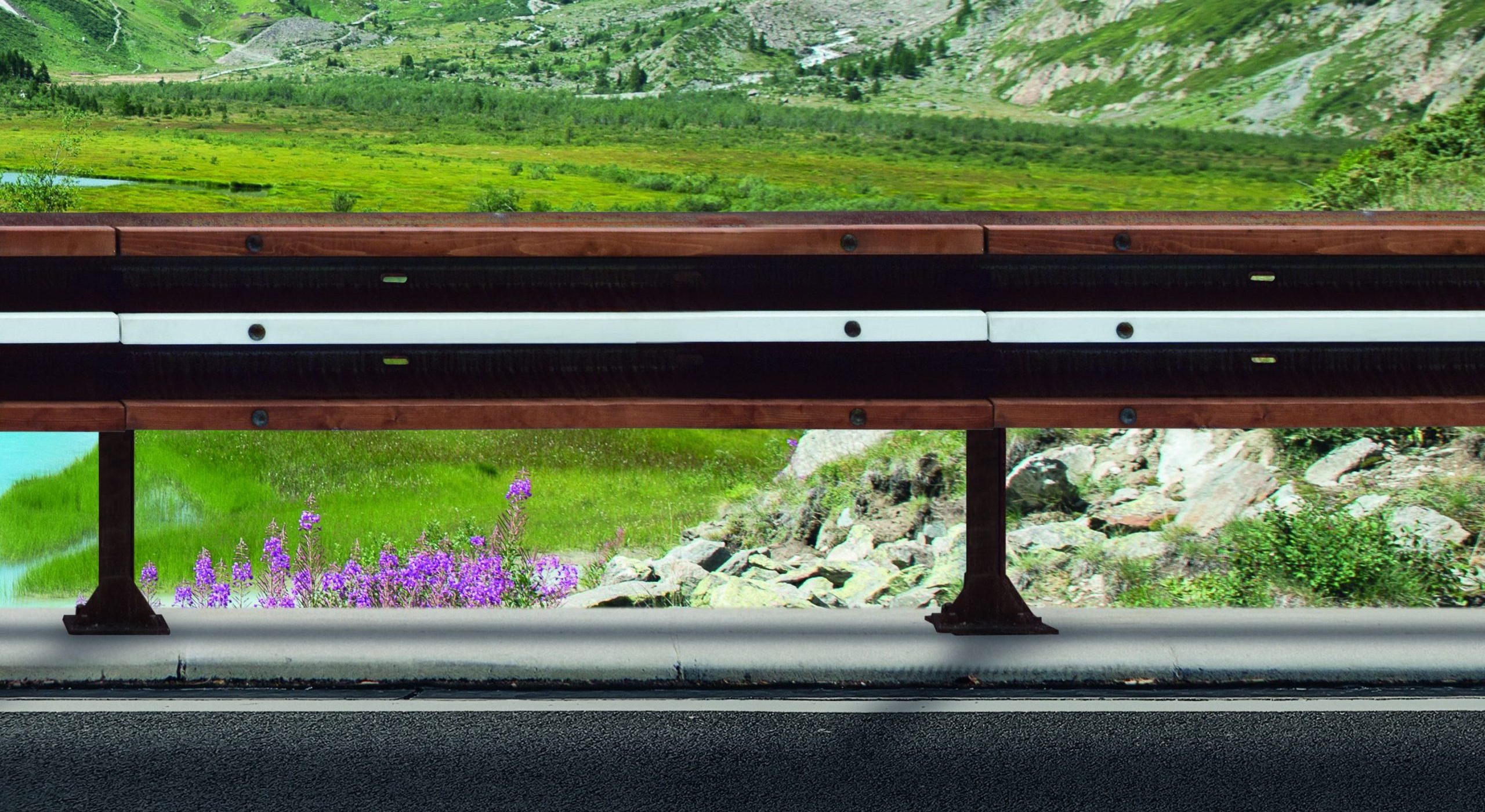

Verucchio H2 BP 2

BARRIERA DI SICUREZZA IN LEGNO-ACCIAIO

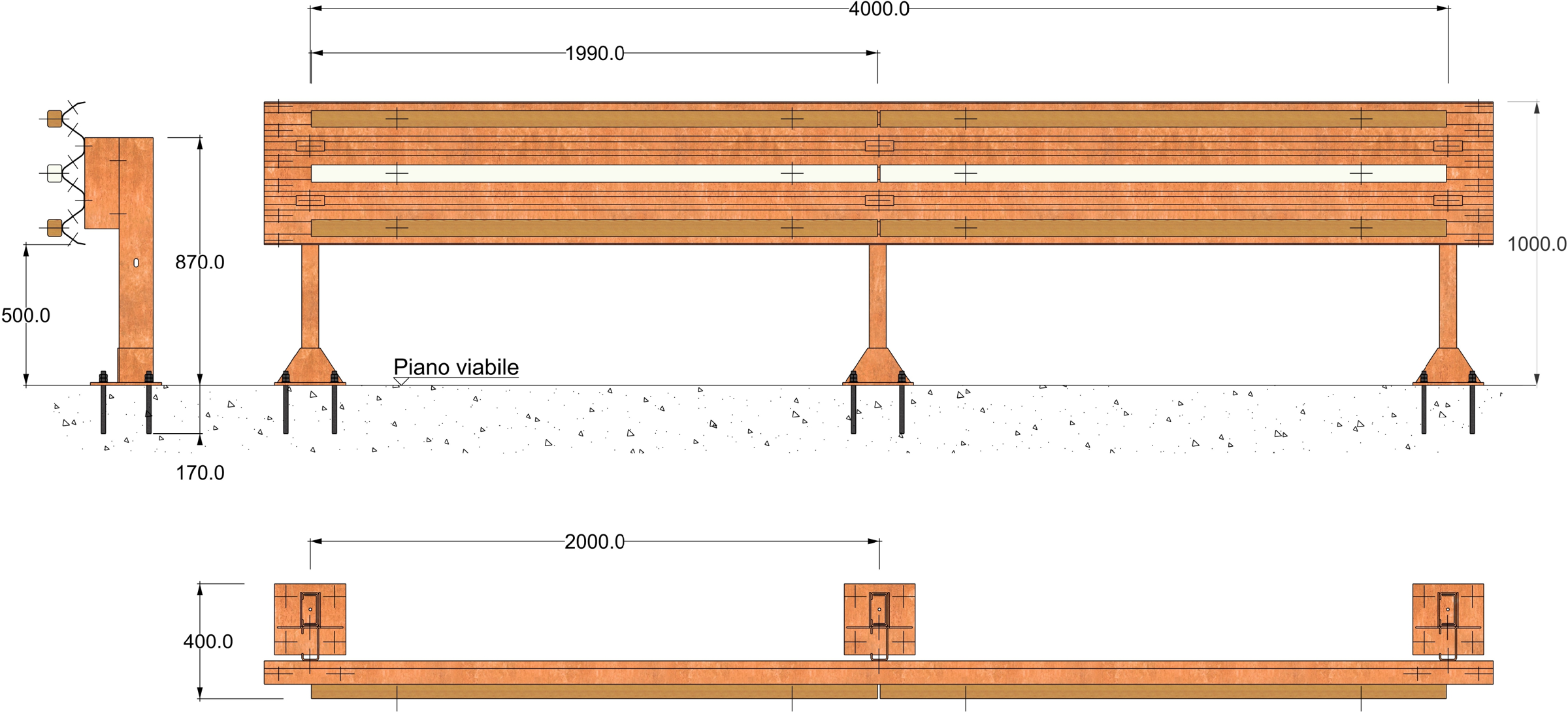

Montanti verticali in acciaio “CORTEN®” S355J0WP o acciaio Zincato S355JR, sezione a “C” di dimensioni 20x60x25 mm, spessore 5 mm e lunghezza 870 mm con piastra e fazzoletti di rinforzo saldati alla base; all’interno della “C” viene posto in opera un tozzetto di rinforzo di dimensioni 105×45 mm, spessore 4 mm e lunghezza 250 mm. I montanti sono posti ad interasse di 2000 mm ed ancorati al supporto con barre filettate Ø 16×220 mm e resina bicomponente. Ai montanti sono fissati i distanziatori, elementi in acciaio “CORTEN®” S355J0WP o acciaio Zincato S355JR, sezione a “C” di dimensioni 120x60x25 mm, spessore 5mm, ai quali vengono fissate le lamine orizzontali, tripla onda in acciaio “CORTEN®” S355J0WP o acciaio Zincato S355JR di dimensioni 4318×502 mm, spessore 2,5 mm. Le fasce orizzontali si completano con listelli in legno massello 60×50 mm e lunghezza 1990 mm a parziale copertura delle lamine opportunamente sagomati e impregnati in linea. La fascia centrale del nastro di base è verniciata con apposita vernice bianca e rifrangente. La barriera può essere riqualificata rimuovendo il “kit” di rivestimento in legno con conseguente ridefinizione del dispositivo in barriera di pari classe certificata. L’unione tra le componenti in acciaio è garantita da bulloni testa tonda e testa esagonale ad alta resistenza: Cl. 8.8 M10x30 (Distanziatore – Montante); Cl. 8.8 M16x40 (Lamina – Distanziatore, con l’integrazione di una piastrina copriasola), e M16x30 (Lamina– Lamina); dadi e rondelle. Il fissaggio delle travi alla lamina è assicurato con bulloni a testa tonda Cl. 4.8 M16x60; dadi e rondelle.
