WS2

Pannello fonoassorbente e fonoisolante in legno di pino silvestre di prima qualità
(dotato di certificato FSC), progettato per soddisfare gli standard tecnici e
normativi in conformità alla norma UNI EN 350/1.
Tutti gli elementi in legno del pannello, sono realizzati in legno di conifera di alta
qualità impregnato con trattamento in autoclave sottovuoto a pressione secondo
la norma UNI EN 351 per garantire durata e resistenza a parassiti e deterioramento
biologico. Possibilità di applicare una tinta noce agli elementi in legno con vernici
atossiche all’acqua per garantire una colorazione uniforme ed una maggiore
durabilità.
Il pannello è progettato per essere installato in profili di acciaio HE≥160 con
interassi ≤ 5000 mm e altezze variabili.
Il pannello è Certificato CE secondo la norma EN 14388.

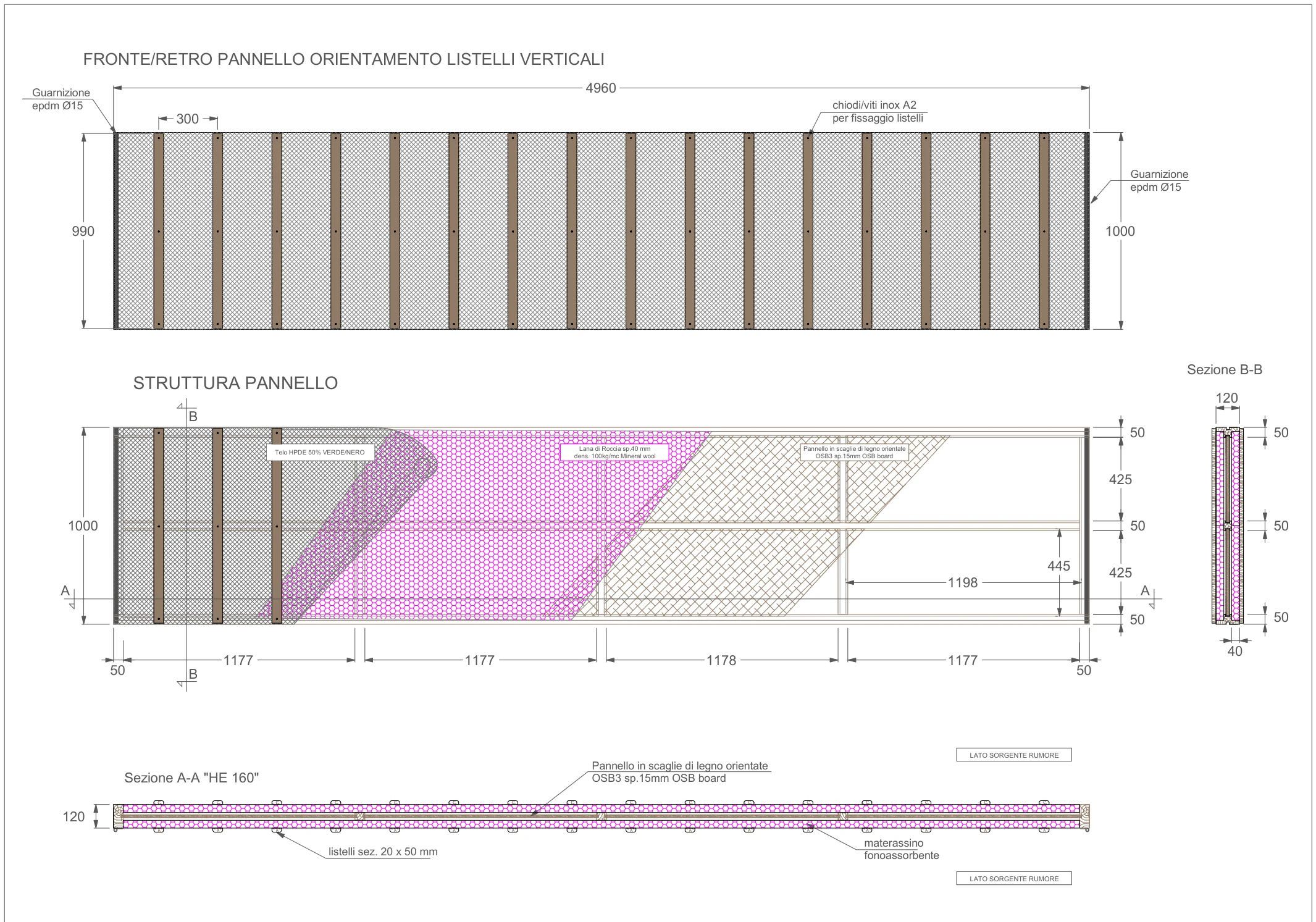

Il pannello è composto da:
– Telaio portante composto da elementi orizzontali e verticali in massello sez.
50×120 mm, montati a pacchetto con interposizione di un pannello strutturale
denominato OSB3 (Oriented Strand Board) sp.15 mm dim.1195x445mm a
base legno costituito da diversi strati, a loro volta composti da trucioli di legno
prevalentemente lunghi e stretti (strand) assemblati con un legante (colla);
– Profilo metallico presso-piegato in lamiera zincata sp.20/10;
– Il materiale fonoassorbente è composto da un materassino in lana minerale
(lana di roccia), conforme alla EN 13162:2001-10, spessore mm 40 e densità
100 kg/mc;
– Sulla parte anteriore e posteriore del pannello, a protezione del materassino
fonoassorbente, è fissata una rete in tessuto di polietilene siliconato HDPE,
grado di oscuramento ≥50%, grammatura colore verde, nera secondo le
disposizioni della D.L., resistente agli agenti atmosferici e ai raggi U.V.;
– Listelli fronte e retro in legno, sezione dim. 50×20 mm disposti con orditura
verticale e interasse 300 mm, fissati al telaio strutturale con viti inox A2;
– Il pannello è rifinito sui lati verticali da guarnizioni in EPDM per evitare eventuali
passaggi di onde sonore ed aumentare la stabilità del pannello all’interno del
profilo HE;
– I masselli orizzontali esterni sono dotati di fresata per l’alloggiamento del regolo
di assemblaggio per l’eventuale sovrapposizione in elevazione di più pannelli;
– Tutta la ferramenta utilizzata per il montaggio del pannello è composta da
acciaio inox tipo A2 norma EN 1-4301 Aisi 304.
– Un regolo di giunzione disposto tra pannello e pannello ne garantisce
l’allineamento e la perfetta ermeticità acustica;
– Dimensioni massime di un unico pannello 4000×2500 mm. Per altezze superiori
si sovrappongono più pannelli, uno sull’altro.
